晶圓級封裝 (WLP)總覽

晶圓級封裝 (WLP) 代表了一種特定的集成電路封裝技術路線，其核心特征在于所有關鍵的封裝工藝步驟均在硅片尚未被分割成單個芯片的整體狀態下執行。在此技術框架下，早期的 WLP 設計方案明確要求封裝的所有輸入輸出 (I/O) 接點必須完全且不間斷地布局在單個芯片的物理邊界輪廓之內（即扇入型設計），從而實現了真正意義上的芯片尺寸級封裝結構。這種對完整晶圓進行順序加工處理的模式，構成了扇入型晶圓級封裝的基礎。從系統集成的視角審視，這種封裝架構的復雜度限制因素主要在于：如何在芯片下方有限的空間內有效容納所需數量的 I/O 接點，同時確保后續的電路板布線設計具有可行性。特別是在持續追求器件尺寸微型化、集成電路工作頻率不斷提升以及制造成本持續降低的應用需求背景下，當傳統的封裝解決方案（例如引線鍵合或倒裝芯片互連）難以滿足這些苛刻要求時，WLP 技術提供了一種有效的替代路徑。

WLP領域已涌現出采用標準扇入型結構難以實現量產的新型產品，此類創新封裝被定義為“扇出型”WLP。其核心工藝在于將切割后的單個芯片植入具有標準硅片形態因子的聚合物或其他基體材料中，形成重構晶圓；該人工晶圓經與傳統硅片完全相同的封裝制程處理后進行分割。芯片在基體中的間距經特殊設計，確保每個芯片外圍均保留環形基材區域，使得嵌入式器件可布設扇出式再分布層（RDL），將電氣互連擴展至原始芯片面積之外。該技術突破使微型芯片在無需物理增大的前提下，仍能兼容標準WLP焊球間距的I/O布局模式。由此，可實施WLP工藝的對象不再局限于完整硅片，更延伸至硅基混合材料構成的晶圓形態基體，此類產品現已被廣義歸類為WLP范疇。隨著硅通孔（TSV）、集成無源器件（IPD）、芯片優先/后置扇出技術、微機電系統（MEMS）與傳感器封裝技術以及處理器-存儲器異構集成方案的相繼引入，多種集成架構的WLP技術體系已實現市場化應用。如圖1所示，從低I/O數量的晶圓級芯片尺寸封裝（WLCSP）到高I/O密度、高功能復雜度的扇出技術，多元集成方案已在廣闊應用場景中落地。這些封裝技術為晶圓級封裝領域開啟了全新的發展維度。

圖1 使用WLP的異構集成

一、晶圓級芯片級封裝（WLCSP）

晶圓級芯片級封裝（WLCSP）在2000年左右出現，主要局限于單芯片封裝。根據封裝的性質，WLCSP集成多個組件的能力有限。圖2顯示了基本單芯片WLCSP的簡單圖像。

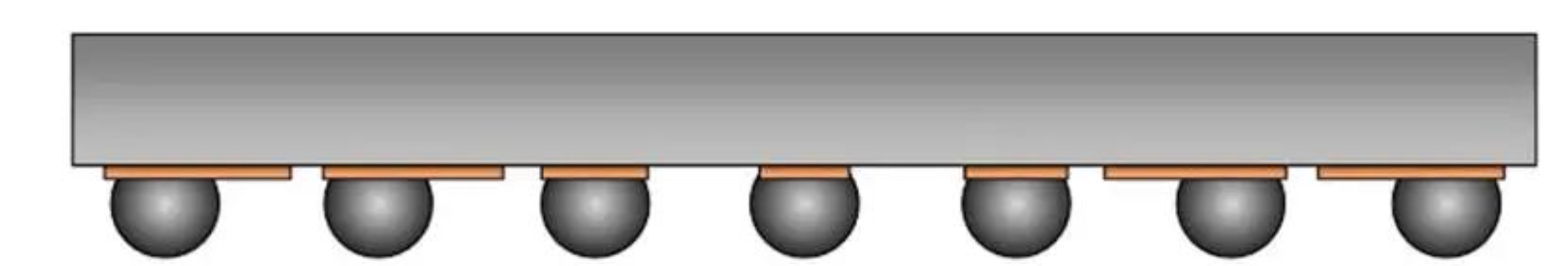

圖2 基礎單模

在此之前，大多數封裝工藝都是機械的，如研磨、鋸切、引線鍵合等。封裝工藝步驟主要在芯片單片化后進行，如圖3的簡化工藝流程所示

圖3 傳統封裝工藝流程

WLCSP是晶圓凸塊的自然延伸，自20世紀60年代以來，IBM一直在使用晶圓凸塊。主要區別在于使用比傳統凸塊管芯更粗間距的大焊球。與之前的封裝不同，幾乎所有的WLCSP封裝工藝步驟都是并行完成的，同時仍然是晶片形式，而不是如圖3所示的一系列步驟。圖4顯示了簡化的圖示。

圖4 晶圓級芯片級封裝（WLCSP）工藝流程

晶圓級芯片尺寸封裝（WLCSP）因其將芯片直接作為封裝本體的特性，成為可量產的最小封裝形態；基于顯著的尺寸縮減優勢，該技術已廣泛應用于小型移動設備領域。早期版本僅通過在芯片焊盤上制備特殊可焊性金屬層（凸點下金屬化，UBM）并植球?qū)崿F(xiàn)基礎封裝功能。然而，隨著器件復雜度的提升，必須引入金屬再分布布線層（RDL）以實現焊球與原始焊盤的解耦布局，這導致WLP封裝尺寸與結構復雜度同步增長。盡管此類封裝仍屬單芯片解決方案，但通過開發新型工藝、材料及結構，成功實現至少一枚減薄芯片以"負鼠式"倒裝貼裝于主芯片下方——該次芯片精確嵌入既有焊球間隙內，其厚度經優化設計確保WLCSP整體貼裝后仍保持足夠的底部空間余量。如圖5所示，此結構成為早期異構集成WLP的典型代表之一。

圖 5 WLCSP，第二個模具安裝在下側

隨著用于3D應用的硅通孔（TSV）技術的發展，可以在WLCSP中形成TSV，提供雙面連接。雖然TSV集成使用“先通孔”和“后通孔”工藝，但在WLCSP的情況下，采用了“最后通孔”的方法。這種集成使得能夠在主WLCSP管芯或其他組件（如無源器件）的頂部安裝第二個管芯。該工藝已被MEMS行業用于在MEMS管芯上安裝邏輯或模擬管芯，反之亦然，如圖6所示。這成為WLCSP異構集成復雜性的另一個層次.

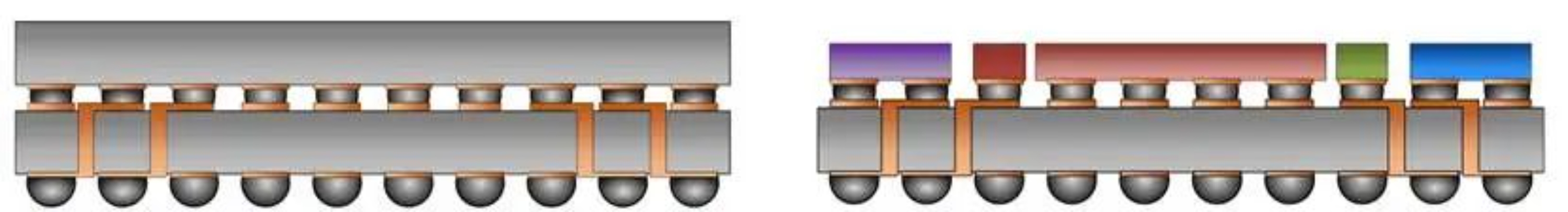

圖6 WLCSP硅通孔雙面安裝

此類集成方案已率先應用于移動端CMOS圖像傳感器封裝，近期更延伸至汽車電子傳感領域?；陔姎饣ミB路徑縮短、封裝尺寸微型化及低成本優勢，采用硅通孔（TSV）的三維晶圓級芯片尺寸封裝（3D WLCSP）正逐步取代傳統板上芯片（COB）封裝技術。與大多數汽車級應用類似，該技術面臨的核心挑戰在于滿足嚴苛的可靠性標準：如圖7所示，專為汽車CMOS圖像傳感器背面照明（BSI）設計的封裝結構，其尺寸為5.82mm×5.22mm、厚度850μm，采用深寬比3:1的TSV技術，硅材料占封裝體積比例高達99.27%。

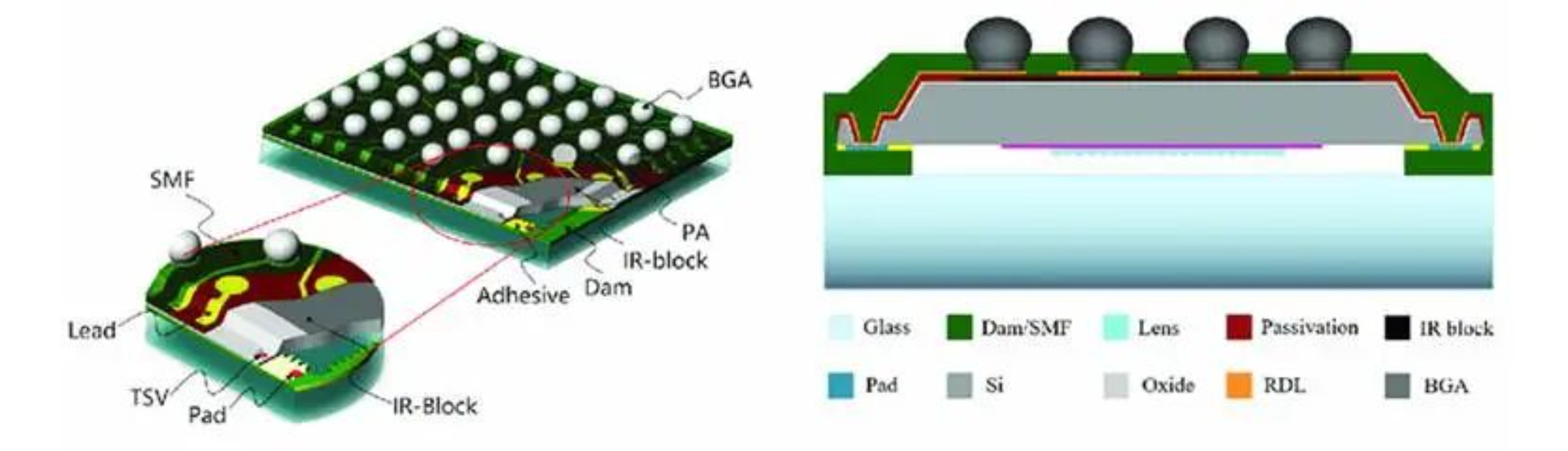

圖7 （a） CIS-WLCSP結構的三維視圖；（b）CIS-WLCSP的橫截面。

隨著工藝節點持續微縮及晶圓級芯片尺寸封裝（WLCSP）尺寸增大，可靠性與芯片-封裝交互作用（CPI）面臨更嚴峻挑戰。這不僅涉及封裝本體的可靠性表現，更需應對制造完成后在運輸、操作直至電路板貼裝等后續流程中可能引發的負面效應。為響應業界對側壁防護日益增長的需求，顛覆性技術如扇入型M系列產品（基于Deca技術授權）應運而生，推動六面(6S)防護體系成為保障高板級可靠性的行業金標準。當前市場仍由大型外包封測代工廠（OSAT）主導（日月光/矽品、安靠及長電科技），但近年臺積電、三星等晶圓代工廠亦進軍該領域并提供全流程解決方案；德州儀器、恩智浦、意法半導體等集成器件制造商（IDM）則持續構成WLCSP供應鏈的核心環節。

今天分享就到這里，有什么建議歡迎你提出來，下一期我們講講扇出晶圓和面板級封裝結構??！
